水冷板

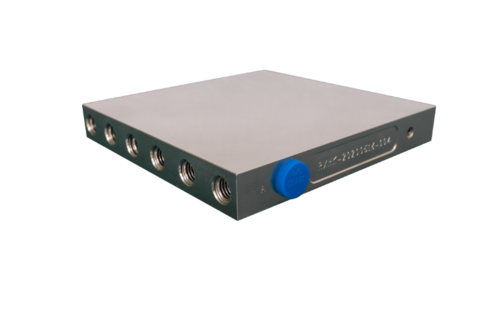

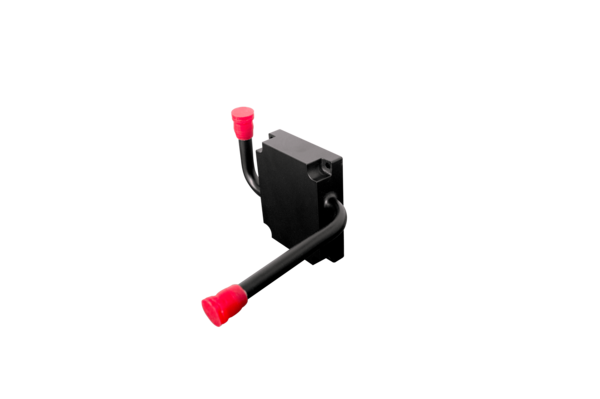

TLP焊接柔性直流输电用水冷板
TLP焊接柔性直流输电用水冷板
产品详情


示图1:目前市场同类产品结构;


示图2: 改进后的设计结构;柔性直流输变电水冷板相对于同类竞品的特点和优势:

1.把水道设计到与发热元件接触的盖板上,有利于传热;基本不受焊接质量的影响(真空钎焊一般能达到90%的钎着率

2.把水道设计到盖板上,可以实现盖板的冷锻压加工,节省加工工时(盖板尺寸小,模具费不高,可以实现半模锻加工,再到CNC上完成精密尺寸加工,可以节省加工工时40分钟);

3.使用气氛保护瞬时液相扩散焊工艺,极大节省了焊接时间,降低了焊接成本(焊接时间从真空钎焊的平均20分钟,降低到5分钟);

4.使用瞬时液相扩散焊工艺,提高了焊接质量,和产品的成形精度

5.使用瞬时液相扩散焊工艺,可以连接在线固溶热处理过程,不用二次加热固溶,节省了时间和能源.


6.在线固溶热处理,可以实现定位精益射流冷却,也就是喷射的流体温度可控,流量可控,喷射的位置可控,从焊接到冷却的间隔时间可控,从而达到使焊接后的产品硬度一致(HB70-80),而且热处理变形微小,有利于焊后加工,不需要整平(此项方法和装置,已申请专利)。
