风力发电散热应用案例
案例客户:华东某大型风力发电企业
用干IGCT的三电平装置散热,发热面直径85mm,功率2.5KW
热阻要求:    当水流量为6LPM时,水冷散热器单面热阻<12K/KW,双面热阻<6K/KW,也就是散热器表面最高点温度不超过
                 进水温度30K
流阻要求:    0.6bar@6LPM
机械要求:   与元件接触面粗糙度<Ra0.8      与元件接触面平行度<0.04mm
表面处理:    化镍>8um
进出水口:    G3/8 安D8水管

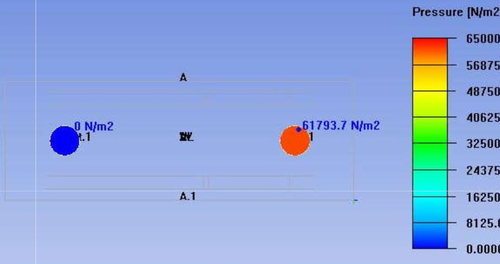

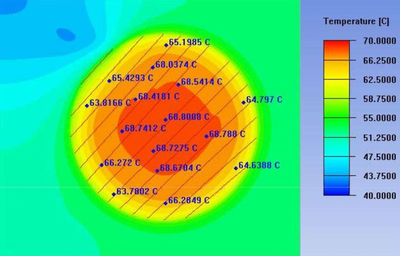

进口温度为40°C,流量为6LPM水,散热器表面温度最高为68.8°C,流阻为0.61bar

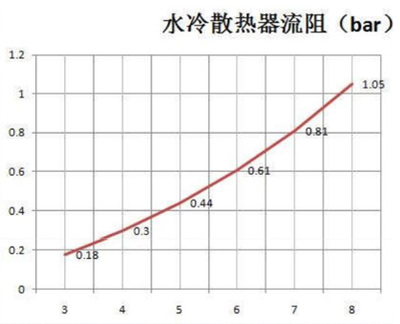

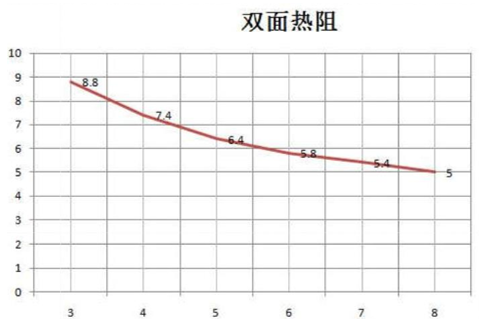

水冷散热器流量从3LPM到8LPM时,流阻和热阻变化曲线如下面所示:
部分水冷板加工过程

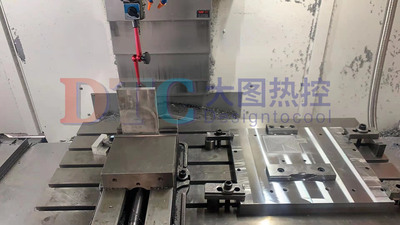

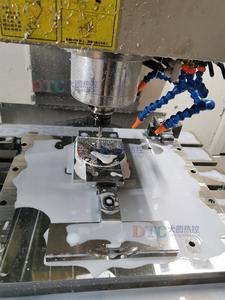

CNC加工
搅拌摩擦焊
发货
测试
成品
内部结构

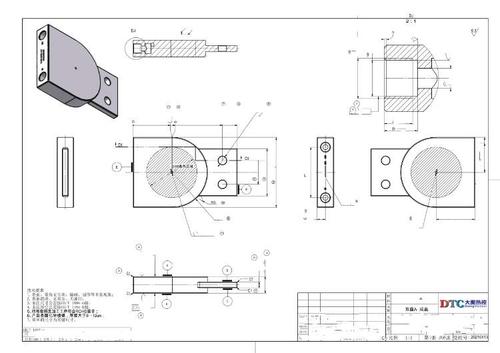

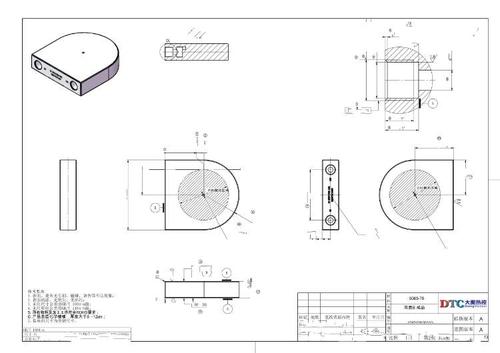

水冷板外观设计
水冷板成品检测数据

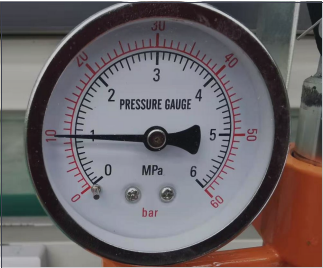

检测设备 :   水压检测泵
测试压力 :   10bar
保压时间 :   20 Min
检测媒介 :   纯水

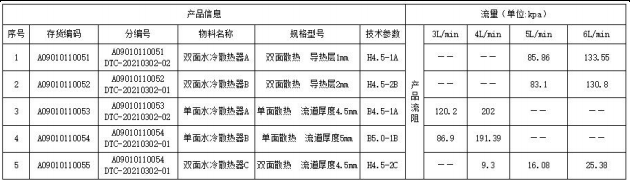

流阻测试达标

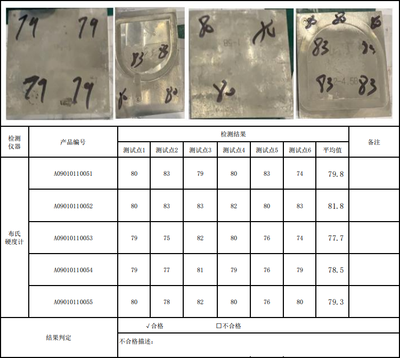

硬度测试达标
密封性测试达标
风能具有不稳定性和随机性,风力发电机发出的电能是电压、频率随机变化的交流电,必须采取有效的电力变换措施后才能够将风电送入电网。为了改进风力发电机发电系统的运行性能,近年来发展了基于交-直-交变流器的变速风力发电系统。

在交-直-交变速风力发电系统中,逆变器的控制技术是关键,逆变器直接以电网电压同步信号为逆变器输出电流的跟踪信号,能够使输出电流快速跟踪电网电压,此项应用面临着严峻的散热挑战,而且随着功率密度的增加而变得愈加困难。在现有散热无法满足的情况下,液冷技术做为一种新型散热技术,也日渐受到专家们的重视
